组合窗的风荷载计算实例

来源:中国幕墙网收集整理　作者:* 　日期:2010-2-4 　页面功能【字体：大中小】【打印】【投稿】【评论】【啄木鸟】

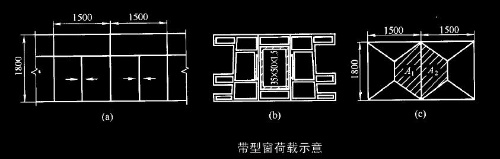

　　带型窗的风荷载计算，可将其看成两两相邻的单元窗联结型材的荷载作用，经45°斜线简化后，荷载分布如图c所示。

    图中阴影面积为：

    A=A1+A2=1/2(1.8+0.3)﹡0.75﹡2=1.575 m2

    联结型材中的加强型钢如图b所示，其惯性矩I=8.77cm4

    将数字代入荷载计算公式中进行计算：

    ƒmax=(5﹡ A﹡P ﹡L3/(384﹡I﹡E)

       P=384﹡I﹡E／(5 ﹡A﹡L3)﹡(L/120)

        =384*2.1*107*8.77*180/5*1.575*1803*120

        =2311.15(Pa)
